一、產品概述：
ZW-LGK系列高壓孔板流量計又稱為差壓式流量計,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點?？装寰哂薪Y(jié)構簡單,維修方便,性能穩定,使用可靠等特點?？装骞?jié)流裝置是標準節流件可不需標定直接依照******標準生產,1.******標準GB2624-81<流量測量節流裝置的設計安裝和使用>;2.******標準ISO5167<******標準組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06。

二、計量原理：
ZW-LGK系列高壓孔板流量計是當充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數 無量綱
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量 Kg/s
qv－體積流量 m3/s
?－直徑比d/D  無量綱
流體的密度Kg/m3
可膨脹性系數  無量綱



三、廣泛應用：
ZW-LGK系列高壓孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
四、主要特點：
1、節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
2、孔板計算采用******標準與加工。
3、應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
4、標準型節流裝置無須實流校準，即可投用。
5、一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
五、技術參數：
口徑：DN25～DN1000（mm）；
精度：±1%FS；
量程比：標準1：13，擴展1：30；
工作壓力：≤42.0MPa；
介質溫度：-40C～450C；
介質粘度：≤30CP（相當于重油）；
β值：0.2～0.8；
連接方式：法蘭或夾裝式；
法蘭標準：
DN≤600mm, PN2.0～PN26,HG20616;PN32,HG20618；
DN>600mm,PN2.0～PN15,HG20623；
也可按用戶提供的法蘭標準制造；
材質：主體、孔板、取壓管、三閥組：不銹鋼；直管段及連接法蘭：碳鋼或不銹鋼；
安裝方式：水平或垂直；
智能差壓變送器：輸出：4～20mA.DC 或數字信號；電源：24V.DC；
防爆等級：dⅡCT5.6、iaⅡCT4-6；防護等級：IP67；
表頭：盲表和數顯表兩種。
六、智能型孔板特點：
1、采用進口單晶硅智能差壓傳感器；
2、高精度，完善的自診斷功能；
3、智能孔板流量計其量程可自編程調整；
4、智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度；
5、具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程；
6、配有多種通訊接口；
7、穩定性高；
8、量程范圍寬、大于10：1。
七、智能型孔板技術參數：
1、高精度：±0.075%；
2、高穩定性：優于0.1%FS/年；
3、高靜壓：40MPa；
4、連續工作5年不需調校；
5、可忽略溫度、靜壓影響；
6、抗高過壓。

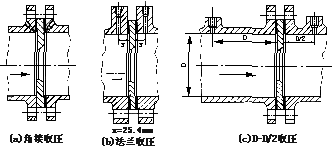

八、結構特點分類說明：
1、環室取壓標準孔板：
屬標準孔板。由于實現了環室取壓，提高了測量精度，縮短了安裝時所需***小直線管段長度，可在各部門普遍應用。
2、角接單獨鉆孔取壓標準孔板：
屬標準孔板。當管徑在400毫米以上時,多采用此種形式。取壓方式為法蘭單獨鉆孔取壓、圓形均壓環取壓或方形均壓環取壓?？装逍问娇蔀閹П谆蚍菢藴实膱A缺孔板等。
3、法蘭取壓標準孔板：
屬標準孔板。它不論管道直徑大小，其上、下游取壓孔中心均位于距孔板兩側端面各式各1時（25.5mm）處，煉油系統普遍采用此種形式。
4、徑距取壓標準孔板：
屬標準孔板。取壓方式為管道取壓。上游取壓孔中心位于孔板前面一倍管道內徑處。下游取壓孔中心位于距離孔板后端面為管內徑之半的地方。
5、小口徑孔板：
屬非標準孔板。用于測量10毫米至50毫米管徑內流體的測量。
6、雙重孔板：
是由相互按一定距離安裝在直管道中的兩塊標準孔板組成。依流束方向而言，前面的孔反稱為輔孔板，后面的孔板稱為主孔板。輔孔板的截面比m1大于主孔板的截面比m。兩塊孔板構成了類似帶液壁的噴咀。它用于低雷諾數流體或高粘度的流量測量。
7、圓缺孔板：
屬非標準孔板，適用于臟污的、或有氣泡析了的、或含有固體微粒的流體流量的測量，其測量精度較低。
8、錐形入口孔板：
屬非標準孔板。圓形錐與中心線夾角呈45°，這種錐形入口孔板能適用于雷諾數很低的場合，但管道尺寸不得小于25毫米。
九、維護安裝管道條件：
1、節流件前后的直管段須***是直的，不得有肉眼可見的彎曲。
2、安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。
3、為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以
1）直管段須***是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：
（A）節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%
（B）在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其***大偏差不得超過±2%
2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。
3）節流件上游側第一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7（不論實際β值是多少）取所列數值的1/2
4）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的***小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。
十、安裝注意事項：
1、可水平、垂直或傾斜安裝，應保證管內充滿液體；
2、節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物；
3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定；
4、引壓管路安裝應符合標準規定的規范。
十一、節流裝置組成：
節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
取壓裝置：環室、取壓法蘭、夾持環、導壓管等
連接法蘭（******標準、各種標準及其它設計部門的法蘭） 、緊固件。
十二、適用范圍及應用：

節流件名稱		適用管道 （DN mm）	適用直徑比B（d/D）	應用特點	流出系數不確定度Ec%	設計標準
角接取壓標準孔板	環室式	50－500 50－500	0.2－0.75 0.2－0.75	適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量	0.6－0.75%	ISO5167 GB/T2624－93
	夾緊環式	50－500	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
	斜鉆孔式	450－1000（3000）	0.2－0.75
法蘭取壓標準孔板		50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
徑距取壓標準孔板		50－1000	0.2－0.75
角接取壓標準噴嘴 （ISA1932噴嘴）		50－500	0.3－0.8	壓損小，壽命長，尤其適用于蒸汽流量測量	0.8－1.2%	ISO5167 GB/T2624－93
長徑噴嘴		50－630	0.2－0.8	壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量	2.0%	ISO5167 GB/T2624－93
經典文丘利管	機械加工式	100－800	0.2－0.8	壓力損失小，所需直管段小于孔板、噴嘴	1.0%	ISO5167 GB/T2624－93
	粗焊鐵板式	200－1200（2000）	0.4－0.7		1.5%
文丘利噴嘴		65－500	0.316－0.77	同上	1.2－1.75%	ISO5167 GB/T2624－93
1/4圓孔板		25－150	0.245－0.6	適用于低雷諾數	2.0－2.5%	DIN   BS
錐形入口孔板		25－250	0.1－0.316	同上	2.0%	BS
圓缺孔板		50－1500	0.32－0.8	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1.5%	DIN
偏心孔板		100－1000	0.46－0.84		1－2%	ASME
小孔板		12.5－40	0.2－0.75	適用于小管道流量測量	0.75%	ASME
透鏡式孔板		12.5－150	0.2－0.75	適用于高壓常溫小管道流量測量	0.6－0.75%	ISO5167ASME

十三、選型表：

型號	說 明
ZW-LG	節流裝置（中偉測控）
	代號	按其結構特征的兩大基本分類
	K	孔板
	P	噴嘴等
		代號	公稱壓力（105Pa）
		2.5	2.5
		10	10
		16	16
		25	25
		64	64
		100	100
		200	200
			代號	口徑
			15～1200	15～1200mm
				代號	按其結構形式細分
				H	標準孔板(環室)
				Y	標準孔板(法蘭)
				K	標準孔板(鉆孔)
				I	ISA 1932噴嘴
				L	長徑噴嘴
				W	文丘利噴嘴
				G	經典文丘利管
				S	雙重孔板
				Q	圓缺孔板
				Z	錐形入口孔板
				R	1/4圓孔板
				P	偏心孔板
				N	整體(內藏)孔板
				X	楔形孔板
				T	不在上述之列的特殊節流裝置
					代號	介質
					1	液體
					2	氣體
					3	蒸汽
					4	高溫液體
						代號	補償形式
						N	不帶壓力、溫度補償
						P	帶壓力補償輸出
						T	帶溫度補償輸出
						Q	帶壓力、溫度補償輸出
							代號	變送器差壓量程范圍
							0	微差壓量程
							1	低差壓量程
							2	中差壓量程
							3	高差壓量程
								代號	是否帶現場顯示
								W	節流裝置傳感器
								X	智能節流裝置（流量計）

十四、設計及訂貨須知事項：
用戶訂貨時請?zhí)峁┮韵聴l件以便幫助正確選擇流量計的規格和系數。
1、 管道尺寸：外徑×壁厚；
2、測量介質名稱：介質密度〔kg/m3〕；
3、設定的***大流量：即流量計的量程上限值〔kg/h或m3/h〕；
4、工藝的***小流量：〔kg/h或m3/h〕；
5、工作壓力：（Mpa）；
6、工作溫度：（°C）；
7、如配我中偉公司智能流量積算儀請一齊提供：壓力變化范圍，或壓力變送器型號、量程；溫度變化范圍，或溫度變送器型號、量程。
