腰輪（羅茨）流量計
產品編號：113336-531
產品型號：ZW-LY
更新時間：2013.05.26
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
公稱通徑 mm 液體粘度 3.0～150mPa.s 液體粘度 0.6～3.0mPa.s 液體粘度 3.0～150mPa.s 液體粘度 0.6～3.0mPa.s 15 0.25～2.8 0.5～2.8 0.5～2.8 0.83～2.8 20 0.25～2.8 0.5～2.8 0.5～2.8 0.83～2.8 25 0.6～6.8 1.2～6.8 1.2～6.8 2～6.8 40 1.6～18 3.2～18 3.2～18 5.3～18 50 2.5～28 5～28 5～28 8.3～28 80 6～60 12～60 12～60 20～60 80A 12～100 22～100 20～100 33.3～100 100 10～100 20～100 20～100 33.3～100 150 40～200 40～200 40～200 66.7～200 200 80～360 120～360 36～360 50～360 250 80～540 120～600 50～540 100～600 300 150～800 200～1000 140～800 200～1000 精度等級 0.5級 0.2級 1 2 3 4 5 6 7 7 8 9 10 11 基本型號 公稱通徑 準確度 壓力級別 溫度級別 顯示形式 輸出信號 批控形式 材料組別 接口形式 外供電源 內容含義 ZW-LY 腰輪(羅茨)流量計（中偉） 1/8” 1/8”--20”選擇一種或以mm 0.1 準確度0.1級（或0.2、0.5） S1 公稱壓力0.6M.Pa S2 公稱壓力1.0M.Pa S3 公稱壓力2.5M.Pa S4 公稱壓力4.0M.Pa S5 公稱壓力6.3M.Pa S6 公稱壓力6.3M.Pa S7 公稱壓力10M.Pa S8 公稱壓力15M.Pa M1 測量介質溫度：-40～+60℃ M2 測量介質溫度：-10～+80℃ M3 測量介質溫度：-10～+200℃ M4 測量介質溫度：-10～+300℃ N 現場無顯示 T 現場顯示累積流量 I 現場顯示瞬時流量 L 現場顯示單次流量（回零計數） Y 現場大字碼回零計數器 P 脈沖輸出 4 4～20mA輸出 H 4～20mA+HART協議 V 1～5V輸出 3 232通訊協議 8 485通訊協議 M MODBUS協議 C1 機械批控器 C2 電子批控器 F1 F1—F53見零部件材料組合表 J1 NPT 美國推拔管螺紋 J2 SPT英國標準管螺紋 J3 zg****標準法蘭 J4 NIST美國標準法蘭 V 按5V、12V、24V、36V等填寫
一、產品概述：
ZW-LY系列腰輪（羅茨）流量計簡稱（腰輪流量計），它是一種容積式流量測量?jī)x表，可用來連續測量管道中流過液體的體積流量。該流量計由計量部和積算部組成，能實現就地顯示和遠傳功能。用以測量封閉管中流體的體積流量。該流量計由計量部和積算部組成，能實現就地顯示和遠傳功能。 就地顯示累積流量，在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。
二、計量原理：
ZW-LY系列腰輪（羅茨）流量計是當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。
三、廣泛應用：
ZW-LY系列腰輪（羅茨）流量計主要由計量腔、密封聯軸器和計數器三部分組成?？涩F(xiàn)場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。廣泛用于石油、化工、電力、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的準確測量。
四、技術參數：
允許基本誤差：±0.1% 、±0.2% 、±0.5%；
公稱通徑DN（mm）：15～300；
公稱壓力PN（M.Pa）：鑄鐵（A）、不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3；
鑄鋼（E）2.5、4.0、 6.3 、9.6；
被測液體溫度：
低溫型：-40～ +60℃；
常溫型-10℃～ +80℃；
中溫型-10℃～ +200℃；
高溫型-10℃～ +300℃；
被測液體粘度（mPa.s）：0.3～ 50000；
管道連接：GB/T9118-2000（zg****標準法蘭）；NIST（美國標準法蘭）；
BSPT（英國標準管螺紋）：NPT（美國推拔管螺紋）；
現場顯示：99999,999 L（累計流量）9999,999.9 L（單次流量）
9999,999.9 L（瞬時流量）；
輸出信號：脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS
支持RS232、RS485通訊（任選）；
防爆等級：EXiaIIBT5EXiaIICT5防護等級：IP65。
五、安裝要求：
安裝的一般要求如下：
1、環境條件：周?chē)鸁o(wú)腐蝕性流體，機械振動小，灰塵少且遠離熱源的場所。對于配有體積修正儀的智能型流量計，還應有符合規定的環境。
2、環境溫度：一般不超過-20——+8O℃范圍。
3、管道條件：在安裝流量計前，管道須***進行清洗和吹掃，清除一切雜物、銹蝕和污垢。連接管道一般應與流量計進出口等口徑同軸線，不得有凸出管壁的凸出物突人管道內。 流量計應采取無應力安裝，充分考慮工作溫度引起的管道應力。
六、配套設備有以下幾方面：
1、為了減小流量計的附加誤差，可以選用與流量汁配套的自動溫度補償器和自動壓力補償器。
2、為了便于控制和管理，可以選用帶各種信號輸出功能的流量計以及與之配套的積算儀、記錄儀和控制器以及專用計算機設備等。
3、為了使流量計正常安全運行，可以選用流量計配套附加設備，如為了濾除流體中的雜物，必要時在流量計前安裝適用的過濾器或沉渣器；為了防止壓力波動，必要時在流量計上游安裝緩沖罐、膨脹室安全閥或氣體保護裝置；為了流量計安全運行，系統還應配備可靠的壓力和流量控制設備，使系統壓力和流量計都不至于超過流量計能承受的上限值。
綜上所述，為了使選用的流量計能高準確度計量、高可靠性地工作，選用時應考慮的主要因素有：
1、流量范圍，是連續測量還是間歇測量。
2、工作溫度、壓力的變化范圍，***高的工作壓力和允許的壓力損失。
3、被測介質的種類和特點，如黏度、腐蝕性、夾帶物數量及尺寸等。
4、要求的準確度，是否要求對示值進行溫度壓力補償。
5、現場安裝條件。
6、維護和運行費用。
7、校驗流量計的方法等。

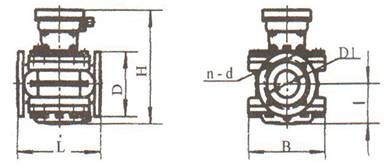

七、外形及安裝尺寸：
八、鑄鐵型腰輪羅茨流量計外形尺寸：
九、鑄鋼型腰輪羅茨流量計外形尺寸：
型號
L
H
I
B
D
D1
n-d
ZW-LY15.06
160
238
52
100*100
G11/4
ZW-LY20.06
160
238
52
100*100
90
65
ZW-LY25.06
180
260
68
120*120
G1/
ZW-LY40.1
240
290
88
170
150
110
4-17.52
ZW-LY50.1
265
305
97
190
165
125
4-C17.52
ZW-LY80.1
265
340
122
246
200
160
8-17.52
ZW-LY80II.1
265
470
164
246
200
160
8-18
ZW-LY100.1
515
425
164
305
220
180
8-18
ZW-LY150.1
560
550
225
455
285
240
8-22
鑄鋁型羅茨腰輪羅茨流量計外形尺寸與鑄鐵型腰輪羅茨流量計外形尺寸相同。
型號
L
H
I
B
D
D1
n-d
ZW-LY25.3
180
260
68
120*120
G11/4
ZW-LY40.4
300
290
88
170
150
110
4-18
ZW-LY50.4
360
315
103
276
165
125
4-18
ZW-LY80.4
360
348
128
254
200
160
4-18
ZW-LY100.3
540
435
174
330
235
190
4-22
ZW-LY150.3
560
552
227
455
300
250
4-26
十、流量范圍：（m3/h）：
十一、選型表：
十二、設計訂貨選型須知：
1、流量計名稱、型號。規格、材質等。
2、介質溫度（℃）、工作壓力（Mpa）、流量范圍（m3/h）。
3、介質粘度值或介質名稱。
4、有無特殊要求（如防爆等）。
5、你需要詳細了解有關產品，請來電索取資料。
6、您需要中偉測控的顯示儀表配套時，請參閱相應的說明書，選用合適的型號或由我公司技術人員根據您提供的資料替您設計選型。
十三、售后服務承諾：
1、我公司所售流量計系列產品在十二個月以?xún)?nèi)出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
6、攜手中偉測控，共創美好未來！我公司投訴電話: 0517-86918678。
