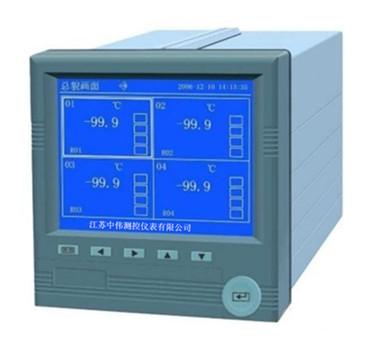

藍屏通用型無紙記錄儀

•

藍屏通用型無紙記錄儀為1-16路wn****輸入彩色無紙記錄儀，采用基于ARM內核的32位高檔處理器，實現高速信息采集和處理，128M大容量閃存芯片可實現超長時間數據存儲。可以輸入標準電流、標準電壓、熱電偶、

一、產品概述：
ZWRB3000系列藍屏通用型無紙記錄儀可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；采用RS-232C接口或隔離RS-485接口，可實現遠程監控；內置大容量 NAND FLASH作為歷史數據的存儲介質，通過CF卡可將需要保存的數據轉存至計算機或其它設備中。
二、應用場合：
ZWRB3000系列藍屏通用型無紙記錄儀拋棄了傳統有紙記錄儀中使用的記錄筆和記錄紙，提高了記錄儀本身的質量，增強了記錄儀的穩定性和可靠性，更重要的是降低了記錄儀的運行成本。無紙記錄儀是將工業現場的各種需要監視記錄的輸入信號，流量計的流量信號、壓力變送器的壓力信號、熱電阻和熱電偶的溫度信號等廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
三、主要特點：
1、液晶顯示屏，CCFL背光、畫面清晰、色彩絢麗、寬視角。
2、屏幕亮度可以自由調節；
3、采用高速、高性能32位ARM微處理器，畫面響應時間小于0.5秒，可同時實現12路信號的檢測、記錄、顯示和報警。
4、采用大規模集成電器，******名廠元器件精心設計。
5、32位大容量FLASH閃存芯片存貯歷史數據，掉電******丟失數據。
6、全隔離wn****輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
7、工程量顯示數值范圍寬，可顯示5位數值：-9999～19999；
8、支持真空度科學計數法顯示；
9、曲線顯示可以自由組合，自定義曲線顏色；
10、曲線走紙方式可設定橫向或縱向；
11、中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
12、內置國標二級字庫（6500漢字），使用T6拼音輸入法，自由輸入位號和單位；
13、報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警?？梢杂涗泎ui近的15條報警信息；
14、使用USB接口轉存和備份歷史記錄，支持128M、256M、512M優盤；
15、標準串行通訊接口：RS-485和RS-232C；
16、10M Ethernet標準RJ45接口；
17、標準Modbus TRU通訊協議，除支持本公司的ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行專業組態軟件，無需專用驅動。
18、可外接微型打印機支持手動打印、定時自動打印，滿足用戶現場打印的需要；
19、集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
20、新型開關電源，85VAC-265VAC范圍內正常工作；
21、提供變送器+24VDC隔離配電；
22、金屬外殼，允許在惡劣的環境下使用。
四、技術參數：
顯示器：5.1英寸160X128點陣藍******形液晶顯示屏，LED背光；
基本誤差：±0.5%FS；
輸入規格：全隔離wn****輸入：1~16通道信號輸入，通道間******隔離，隔離電壓1000V：
1、標準信號：0~10mA DC、0~5V DC、1~5V DC、4~20mA DC；
2、熱電偶：WR25型、B型、E型、J型、K型、S型、T型、R型；
3、熱電阻：Pt100、Cu50；
4、根據用戶要求定制。
輸出規格：8路繼電器輸出，250VAC 3A，30VDC 3A，默認為常開觸點；
累積范圍：0~4294967295；
通訊、打印 通訊接口：RS232C或RS485；
波特率：1200、2400、9600、19200；
打印接口：RS232C直接連接串行微型打印機；
記錄時間：時間間隔1秒~300秒任意設定；
記錄時間：（天）=96X記錄間隔/通道數；
數據備份和轉存：USB接口；
熱電偶冷端補償誤差：<±0.5℃；
斷電保護：內置FLASH存儲器，保護參數和歷史數據；
供電電源：170~264AVC，50Hz±5%；
環境溫度：0~50℃；
環境濕度：0~85%RH。
五、選型表：

售后服務承諾：
1、我公司所售中偉無紙記錄儀系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
